煤質(zhì)顆粒活性炭都是怎么生產(chǎn)的？
- 字號(hào) + -
在煤質(zhì)顆粒活性炭的生產(chǎn)過程中，首先將原煤粉碎并篩分成粒度合格的原料，然后經(jīng)過炭化和活化過程終得到粉碎后的煤基顆粒活性炭。煤質(zhì)顆粒活性炭主要用于工業(yè)廢水處理。煤中的大顆粒活性炭可用于焦糖脫色和味精提純。煤質(zhì)顆粒活性炭也可用于水外理和垃圾焚燒廢氣浄化。質(zhì)顆粒活性炭發(fā)達(dá)的孔結(jié)構(gòu)可用作吸附劑。過渡孔使吸附分子容易接近碳表面，包括從溶液中吸附的大分子。它可以作為廉價(jià)的顆粒活性炭從媒作為一次性廢水處理。煤質(zhì)顆粒活性炭可用于化城市飲用水、去除余氯和除臭。也是高純水和人造礦泉水生產(chǎn)過程中的化材料。大型鍋爐給水可以提前去除化學(xué)需氧量等有害雜質(zhì)，提高鍋爐效率，延長(zhǎng)鍋爐壽命。能有效去除水中的化學(xué)需氧量、色素、異味等有毒物質(zhì)。煤質(zhì)顆粒活性炭可以填充過器，凈化空氣。顆粒活性炭對(duì)煤的吸附過程是對(duì)炭化物的活化，這是通過水蒸氣和碳等活化劑的反應(yīng)來完成的。在吸熱反應(yīng)中，主要產(chǎn)生由一氧化和H2組成的混合氣體，將碳化后的物質(zhì)燒加熱到臺(tái)適的溫度(800-1000，將其中所有可分解的物質(zhì)燒掉，從而產(chǎn)生發(fā)達(dá)的微孔結(jié)構(gòu)和巨大的比表面積，具有很強(qiáng)的吸附能力。

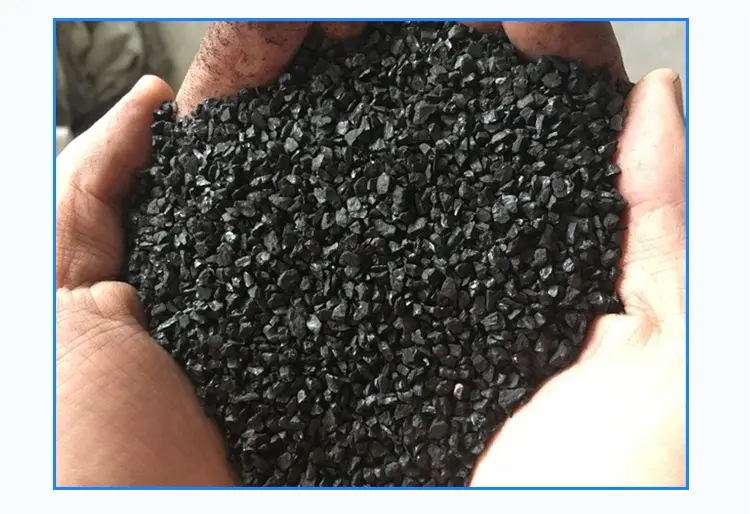

1、選用優(yōu)質(zhì)無煙煤，用螺旋洗料機(jī)將原材料進(jìn)行反復(fù)水洗，去除材料中雜質(zhì)，將水洗過的原材料經(jīng)過晴天晾曬，為炭化做準(zhǔn)備。
2、生產(chǎn)活性炭一般需要2臺(tái)回轉(zhuǎn)爐，一臺(tái)炭化用，一臺(tái)活化用。先將炭化爐升溫，溫度達(dá)到150℃左右，材料內(nèi)的水分幾乎蒸發(fā)完畢;炭化爐溫度達(dá)到400℃時(shí)，木質(zhì)材料有機(jī)物急劇地進(jìn)行熱分解，爐溫達(dá)到500-700℃左右時(shí)為高溫煅燒階段，煅燒過程中生成液體產(chǎn)物已經(jīng)很少，排除殘留在木炭中的揮發(fā)性物質(zhì)，高溫煅燒早炭化階船易重要的環(huán)節(jié)，自接決定了木炭的固定碳含量，優(yōu)良的炭化料固含碳含量一般在85%以上，炭化料出爐初步進(jìn)行生化檢測(cè)，檢測(cè)其水分，固定碳含量，灰分與碘值等。
3、 將活化爐升淚，將炭化過的原料進(jìn)入到活化爐，高壓注入水蒸汽，一氧化碳空氣(主要早氧)或它們的混合物(煙道氣)為活化介質(zhì)，在高溫下(600-900℃左右，活化段溫度)進(jìn)行活化，爐內(nèi)溫度為電腦顯示控制，活化的溫度與時(shí)間長(zhǎng)短會(huì)對(duì)活性炭的碘值有直接的影響。活性炭活化階段是生產(chǎn)活性炭最關(guān)鍵的一環(huán)，直接決定了活性炭的品質(zhì)，即碘值，
4、活化好的炭避免與空氣接鲀，直接進(jìn)入經(jīng)冷卻塔冷卻，待活性炭的溫度降到100℃左右為冷卻完畢，此時(shí)可表觀活性炭的成色，以質(zhì)地均勻，烏黑密實(shí)的炭為上乘，此時(shí)進(jìn)行生化指標(biāo)檢測(cè)，根據(jù)活性炭的國家標(biāo)準(zhǔn)檢測(cè)方法檢測(cè)，確定活性炭成品的質(zhì)量指標(biāo)，
5、用皮帶輸送機(jī)送往破碎機(jī)粉碎，利用排風(fēng)機(jī)的吸力將輸送帶上活化料吸入破碎機(jī)中，重量較大的沙石等雜質(zhì)留在除雜機(jī)上祛除去，粉碎后的細(xì)炭由風(fēng)力吸入分離器中，粗炭由分離器返回破碎機(jī)中再碎，合格炭隨風(fēng)力送往旋風(fēng)或震動(dòng)籃中分離，旋風(fēng)分離器排出的氣體再經(jīng)袋油器捕集細(xì)炭粉之后排空由旋風(fēng)分離器與震動(dòng)篩分離的炭，可直接作為成品出售。若用戶對(duì)活性炭純度要求較高，則上述所收集的活性炭，還必須經(jīng)過酸洗，水澆和脫水處理以除土活性炭由鐵址和龍分筆雜質(zhì)，然后活性炭還重性干，使令水志降至<5%，即為活性炭成品。

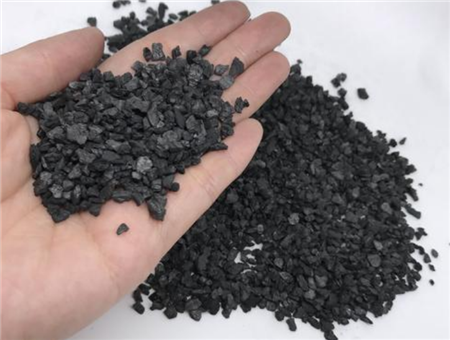

（1）煤粉裝置：褐煤或煙煤分別破碎至≤2mm，然后按質(zhì)量比褐煤或煙煤：焦煤=1:0.2-0.5混合后，再研磨至74μm一下，得到混合均勻的煤粉：
（2）乳化煤焦油：瀝青含量大于55%的高溫煤焦油預(yù)熱至120-150℃。二步是制備乳化劑水溶液，在水中加入2-6%的高溫煤焦油質(zhì)量穩(wěn)定劑，表面活性劑和0.5-2%的高溫煤焦油質(zhì)量穩(wěn)定劑，預(yù)熱至80-90℃，形成乳化劑水溶液；第三步是根據(jù)高溫煤焦油的質(zhì)量比；乳化劑水溶液=1:0.3-0.7。在攪拌條件下，乳化煤焦油中的高溫煤焦油加乳化劑水溶液制備；
（3）可塑性煤泥的加工，按質(zhì)量比為煤粉：乳化煤焦油：水：水溶性粘合劑：潤滑劑=34-57:30-36:3-5:2-3，將其加入捏合機(jī)中攪拌均勻，制成可塑性的煤泥；
（4）煤質(zhì)活性炭的泥漿練習(xí)：塑料煤泥漿通過真空泥漿練習(xí)機(jī)或擠壓成型機(jī)進(jìn)行處理，使煤泥漿混合均勻，然后用60-100目絲網(wǎng)過濾成型機(jī)去除大顆粒物質(zhì)
（5）擠壓成型，在裝有蜂窩鋼模具的擠壓成型機(jī)中加入泥泥處理后的煤泥，成型，得到濕蜂窩體；
（6）干燥：濕的煤質(zhì)活性炭提干燥至水分低于2%；
①蒸汽、氣體活化較常用的活化劑是二氧化碳和水蒸氣。二氧化碳活化過程在約 900℃溫度下進(jìn)行;水蒸氣活化過程則為850℃。活化過程中燒失碳量的百分?jǐn)?shù)稱燒失率。在50%燒失率下生成較優(yōu)良的微孔炭;50%～75%燒失率下獲得多種孔隙的活性炭，燒失率超過75%，則獲得大孔炭。
②化學(xué)活化法的活化劑是碳酸鹽、硫酸鹽、硝酸鹽等，它在高溫下能放出氣體(例如二氧化碳、氧氣)，也可用硝酸、硫酸、磷酸等酸類氧化劑。用氯化鋅濃溶液處理炭料的方法也得到了廣泛應(yīng)用。化學(xué)活化溫度視活化劑的不同而異，一般為200～650℃。化學(xué)活化過程用浸漬系數(shù)表明其特征，浸漬系數(shù)是無水活化劑與干的含碳原材料的質(zhì)量比。開始時(shí)，隨著浸漬系數(shù)增加，炭的微孔結(jié)構(gòu)發(fā)達(dá)，總孔容積增大。在高浸漬系數(shù)下微孔容積減小，大孔發(fā)達(dá)。用煤為原料制造的炭質(zhì)分子篩，是含有特別發(fā)達(dá)的超微孔和細(xì)微孔(孔徑<8A(o))的炭質(zhì)吸附劑，可用于分離空氣中的氮和氧，并從含氫氣體中回收氫。
1.炭化爐。外觀是垂直安裝在地面上的圓柱體，有進(jìn)料口和出料口。
2.加熱爐。用這個(gè)爐子連接炭化爐從外部加熱。
3.液化爐。液化爐中的氣體來自碳化設(shè)備排出的氣體，這次液化。
4.活化爐。外觀類似于炭化爐，在炭化爐中的作用不同，活性炭可以加熱到更高的溫度。
5.攪拌機(jī)。活性炭通過攪拌設(shè)備以規(guī)定的速度旋轉(zhuǎn)攪拌，可以使活性炭在權(quán)化和活化過程中加熱均勻。
1.原煤粉碎活性炭的生產(chǎn)工藝。是煤質(zhì)活性炭生產(chǎn)中比較簡(jiǎn)單的一種生產(chǎn)工藝，生產(chǎn)成本低，設(shè)備投資少。該工藝以合格粒度的原料煤為原料，通過炭化和活化直接生產(chǎn)，得到粉碎的無定型顆粒活性炭。
2.活性炭成型工藝。與原煤粉碎活性炭的工藝不同，成型活性炭的生產(chǎn)工藝需要在生產(chǎn)前通過成型造粒將原煤制成一定的形狀，其主要工藝包括原煤粉碎、造粒、炭化和活化。根據(jù)成型造粒的形狀，成型活性炭的生產(chǎn)工藝可分為柱狀活性炭生產(chǎn)工藝、壓塊活性炭生產(chǎn)工藝和球狀活性炭生產(chǎn)工藝。
3.粉末活性炭的生產(chǎn)工藝。通常，粉狀煤質(zhì)活性炭是以其他類型活性炭副產(chǎn)品的形式生產(chǎn)的。單獨(dú)生產(chǎn)時(shí)，應(yīng)根據(jù)生產(chǎn)工藝要求，將塊狀原料煤粉碎篩分成合格粒度的原料煤粉，然后炭化活化成粉狀活性炭。
那么今天的講解就先到這里了，以上就是今天的全部?jī)?nèi)容，相信大家對(duì)煤質(zhì)活性炭的生產(chǎn)設(shè)備及生產(chǎn)工藝也有了一定的認(rèn)識(shí)。非常感謝您的耐心閱讀。如還想了解更多關(guān)于煤質(zhì)活性炭的相關(guān)問題，您可以撥打18638723888服務(wù)熱線，與我們咨詢。
